Psys erste Selbstbaulampe!


psy
 Teilen

Empfohlene Beiträge

hey,



also nachdem ich seit ner geraumen zeit am suchen einer beleuchtung für mein bike bin/war, hab ich mich an meine erste "selbstbaulösung" rangemacht--> bissl die unendlichen foren des internets durchforstet und schließlich für die eh schon "bekannte" lösung einer 3fach led (seoul p4) in nem "maglite-gehäuse" entschieden!



und da bilder mehr als worte erklären--> bitteschön!



die ersten teile:

http://img142.imageshack.us/img142/1986/imgp0111hj4.jpg



hier dann schon der bearbeitete "maglite-kopf":

http://img338.imageshack.us/img338/9003/imgp0113fo4.jpg



der passende halter dafür:

http://img141.imageshack.us/img141/4373/imgp0118it8.jpg



hier is der "lenkerhalter" dann schön auf dem "maglite-kopf", desweiteren hab ich 2stk. bp-945 von akku.net inkl. ladegerät gekauft--> akkus kommen stückweise in die "werkzeugdosen" und werden an ner "cinch-buchse" angeschlossen, "3-fach Ledeinheit" kommt von future-lights.de und is eigentlich ein replacement kit für die maglite (3x seoul p4 an ca. 800mA sollen lt. angabe ca. 550lumen bringen):

http://img147.imageshack.us/img147/3891/imgp0158pu9.jpg



hier sieht mal ein kurzes zwischenergebnis:

http://img503.imageshack.us/img503/8201/imgp0161ex5.jpg



und hier dann der finale zusammenbau:

http://img503.imageshack.us/img503/4382/imgp0164ll8.jpg



und dann noch am rad (zusammen mit ner powerled black):

http://img112.imageshack.us/img112/8387/imgp0167hp8.jpg



und nochmal der akku:

http://img89.imageshack.us/img89/7645/imgp0171nm0.jpg



so des wars erstmals mit den bildern, ausleuchtungsbilder hab ich leider noch nciht gemacht, bin aber schon bissl herumgekurvt!



fazit:

*) ausleuchtung um ein vielfaches besser als mit der powerled (eh klar)

*) halt am lenker sehr gut

*) akkulaufzeit hab ich leider noch nciht eruieren können

*) alles in allem bin ich sehr zufrieden damit, vor allem in kombi mit der powerled is es ein traum (also für mich, da ich bis jetzt nichts wirklich "ordentliches" hatte)





was noch kommt bzw. bestellt is:

*) mineralglasscheibe (entspiegelt und gehärtet)

*) ims reflektoren (weiß ncoh nicht ob ich die einbauen soll... keine ahnung)





also ich hoff sie gefällt euch, wenns fragen, anregungen, kritik usw. gibt dann immer nur her damit!



aja gesamtgewicht des ganzen systems liegt bei 600gr.!!





mfg chris

Link zu diesem Kommentar
Auf anderen Seiten teilen

@foi



genaue kostenaufstellung hab ich leider nicht, aber ich bild mir ein dass ich mal alles zusammengerechnet hab und bei ca. 140-150€ gelandet bin!



gesamtgewciht des lampenkopfes: ca. 230gr. (allerdings is der maglite-kopf so extremst massiv--> da kann man auf jeden fall noch ca. 50gr wegdrehen/fräsen)



hitzeentwicklung is praktisch nicht gegeben, eben durch des massive gehäuse (die platte wo die led´s befestigt sind liegt plan auf dem innenteil der maglite auf)





@kitzti



akkus sind mit ner art schaumstoff "ummantelt" so kann sich nichts bewegen,



verbindung von akku zur buchse: einfach felxible kabeln an die buchse angelötet!



akkuladezeiten hängen halt stark vom ladegerät ab, bei meinem hier sind es ca. 1800mA in 2,5std.--> also für die ca. 6Ah vom akku braucht man schon ein bissl!



dafür hab ich dann aber noch nen zweiten den ich jederzeit verwenden kann!





@all



die lampe wird höchstwahrscheinlich nochmals bissl verändert so dass sie schlussendlich in ner abgespeckten version aufn helm wandern kann/soll! (denk da so an 150gr. fürn kompletten kopf)



hab mir für den lenker ne "betty" geholt!





mfg chris

Link zu diesem Kommentar
Auf anderen Seiten teilen

@foi



also hab sie mir aus folgenden gründen geholt:



*) geringes gewciht (hätt ich im selbstbau nicht realisieren können)

*) die steuerung/led´s und des ganze andere material hätt mir nur nen bruchtteil weniger gekostet (bin ja händler und bekomm ek-preise)

*) hab nur den lampenkopf genommen (akkuflasche/ladegerät hab ich ja bereits)





des, und der vorteil dass ich den "betty-kopf" nehm und ihn an meinem lenker hänge und damit sofort fahren kann, waren ausschlaggebend für den kauf!



mfg chris

Link zu diesem Kommentar
Auf anderen Seiten teilen

  • 2 Wochen später...

@härtner



ausleuchtungsbilder hab ich leider noch nicht gemacht, aber ich stell sie sofort rein wenn ich welche hab!



aber soviel is schon mal zu sagen, am lenker die 3-fach led und eine 1-fach led am helm (bsp. ne fenix p3d q5) und man kann jeden trail ohne probleme runter düsen!



@richirich



ja ich weiß des gewicht is net optimal, des war mit ein grund warum ich mir jetzt die betty für den lenker geholt hab, die 3-fach maglite soll nächste woche bearbeitet werden (bissl gewicht reduzieren, ziel is unter 150gr. zu bleiben) und anschließend am helm wandern!





sag euch dann wieder bescheid bzw. vielleicht komm ich dazu bilder zu machen!





mfg chris

Link zu diesem Kommentar
Auf anderen Seiten teilen

@chris



also zum bearbeiteten maglite kopf!



1) des batteriefach abgeschraubt und direkt vor dem "knopfloch" abgesägt--> jetzt hab ich ein stück von ca. 3cm gehabt wo des gewinde ja schon drauf is (is ja noch immer des batteriefach--> nur eben kürzer)



2) den hinteren deckel (der ja auch geschraubt is--> in das batteriefach) genommen und des gwinde abgedreht und in des gekürzte "batteriefach" reingeklopft!



3) fertig! alles zusammenschrauben und es sieht so aus wie bei mir!



@halterung



hält im gelände mit nem dicken gummi darunter "relativ" gut, eine geschraubte klemmung wäre allerdings besser!





mfg chris

Link zu diesem Kommentar
Auf anderen Seiten teilen

Hallo PSY

sag mal, hast du meine Lampe nachgebaut oder war das deine eigene Idee ????



http://www.mtb-news.de/forum/showthread.php?t=236837&highlight=lupine+inspiriert

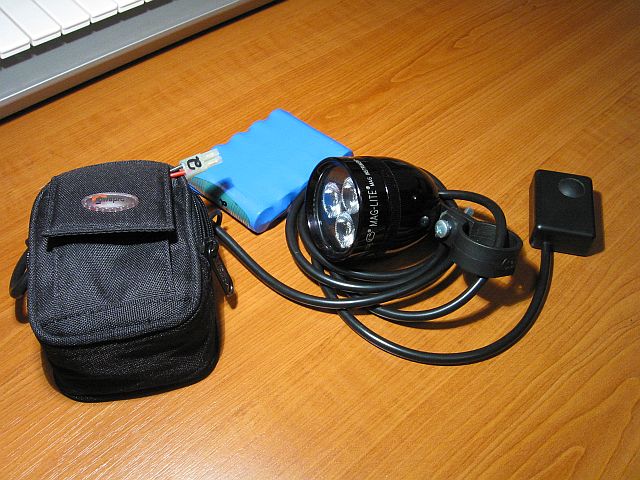

Mittlerweile habe ich auch einen 3 fach Halter montiert und die LEDs gegen Seoul P4 getauscht, betreibe sie mit vollen 1000mah. Theoretisch sind das dann ca 700 lumen. Als Linsen benutze ich nur mehr Flachstrahler, das leuchtet 20m weit hell genug, und der Kegel ist ca 10 m breit. Akkupack mit 10 Stk "Notebook" Zellen reicht für ca 5 Strunden, dann piepst die Unterspannungskontrolle.



lg

Thomas

Link zu diesem Kommentar
Auf anderen Seiten teilen

hey thomas!



des is ja mal geil!:D



hab nichts von deiner lampe gewusst aber eigentlich hätt ich mir ja denken können, dass sowas ähnliches schon mal gebaut worden is!



geht ja relativ einfach und teile gibts für die maglite wie sand am meer!





hast du noch eine "glasscheibe" vor den linsen?





mfg chris

Link zu diesem Kommentar
Auf anderen Seiten teilen

hey thomas!



des is ja mal geil!:D



hab nichts von deiner lampe gewusst aber eigentlich hätt ich mir ja denken können, dass sowas ähnliches schon mal gebaut worden is!



geht ja relativ einfach und teile gibts für die maglite wie sand am meer!

hast du noch eine "glasscheibe" vor den linsen?



mfg chris



Hallo

Ja ich habe das original Glas vor den Linsen, das dämpft zwar zusätzlich, dafür ist das Ding auch Wasserdicht. (habe die Endkappe mit Silikon eingeklebt). Übrigens habe ich gestern beim Krawany in Mödling eine "H und Müller" Lampe zerlegt die sich wunderbar eignen würde. Vorteil: kostet nur 11.- und ist um einiges leichter.



Ansich bin ich aber auf der suche dan etwas grösseren für so 6 Leds.



Übrigens ist im Gehäuse eine Unterspannungskontrolle und der original Maglite Tast-Schalter eingebaut, nur so zur Idee ;)








Das hier ist mein Kopflicht:

ebenfalls mit einer Seoul P4, die wird mit 500mah betrieben, das ergibt die Lichtleistung von 2 herkömmlichen 3D Maglites und läuft mit den 2 Lion Zellen ca.6 Stunden. Im Notfall kann ich eines der 5 Zelligen Akkupacks anstecken.



Demnächst baue ich noch ein Universal Ladegerät um mit den grossen Akkus sämtliche Handys, PDAs und GPS Empfänger zu versorgen. Übrigens nutzen tue ich das ganze nur sehr selten...... ;)
