Der Selberbruzzler Thread - Eine Chronologie des Scheiterns

[soulride]

Das sollte man nicht verpasst haben, scharf!

http://www.mtb-news.de/forum/t/mein-neues-carbon-fully.809204/



LG, Thom.



oag, danke, ich bin ein wurm.

[thomsen]

Hab mich jetzt doch an das nachstellbare Reibahlentrum in Ø44 gewöhnt und muß keinen anderen Fräser kaufen.

Nachdem ich dem Monster Hebel verpasst hab, kann ich damit fast feinfühlig arbeiten und es lässt sich auch besser heben



LG, Thom.

[GEBLA]

Hallo Thom,



das geht natürlich auch. Aber ich würde mir noch irgendeine Führung bauen, die die Reibahle zum anderen Ende des Steuerrohres hin ausrichtet. Am fertigen Rahmen ist das Steuerrohr ja in einem gewissen Grad bananenförmig.



Viele Grüße,

Georg

[thomsen]

Servus Georg,



hatte ich mir auch schon überlegt, war aber nicht sicher ob es wirklich notwendig ist.

Die dicke silberne Mutter auf der Ahle hab ich zugekauft um eine solche Vorrichtung daran anzubringen,

glaube aber, daß ich schon eine bessere/einfachere Lösung hab.

Für die Stirnflächen hab ich noch einen zusätzlichen Fräser vorgesehen.

Danke für den Input.



LG, Thom.

[thomsen]

Guten Abend.

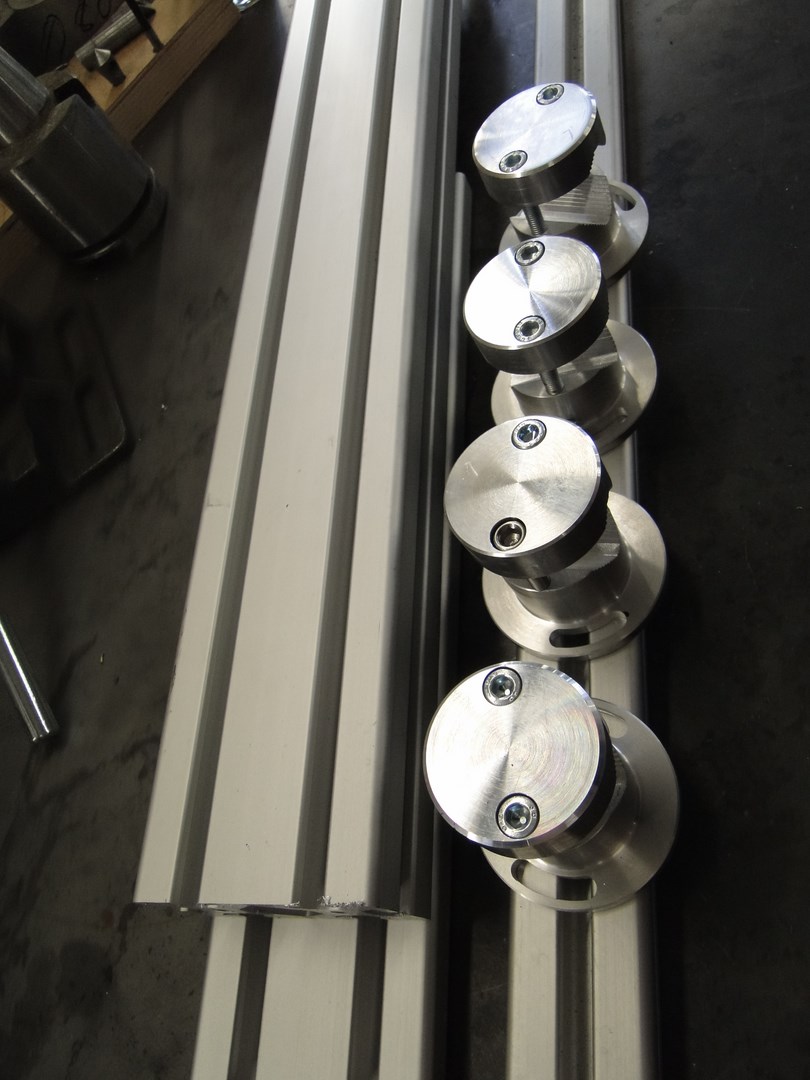

Bin z.Z. dabei div. Werkzeuge herzustellen.

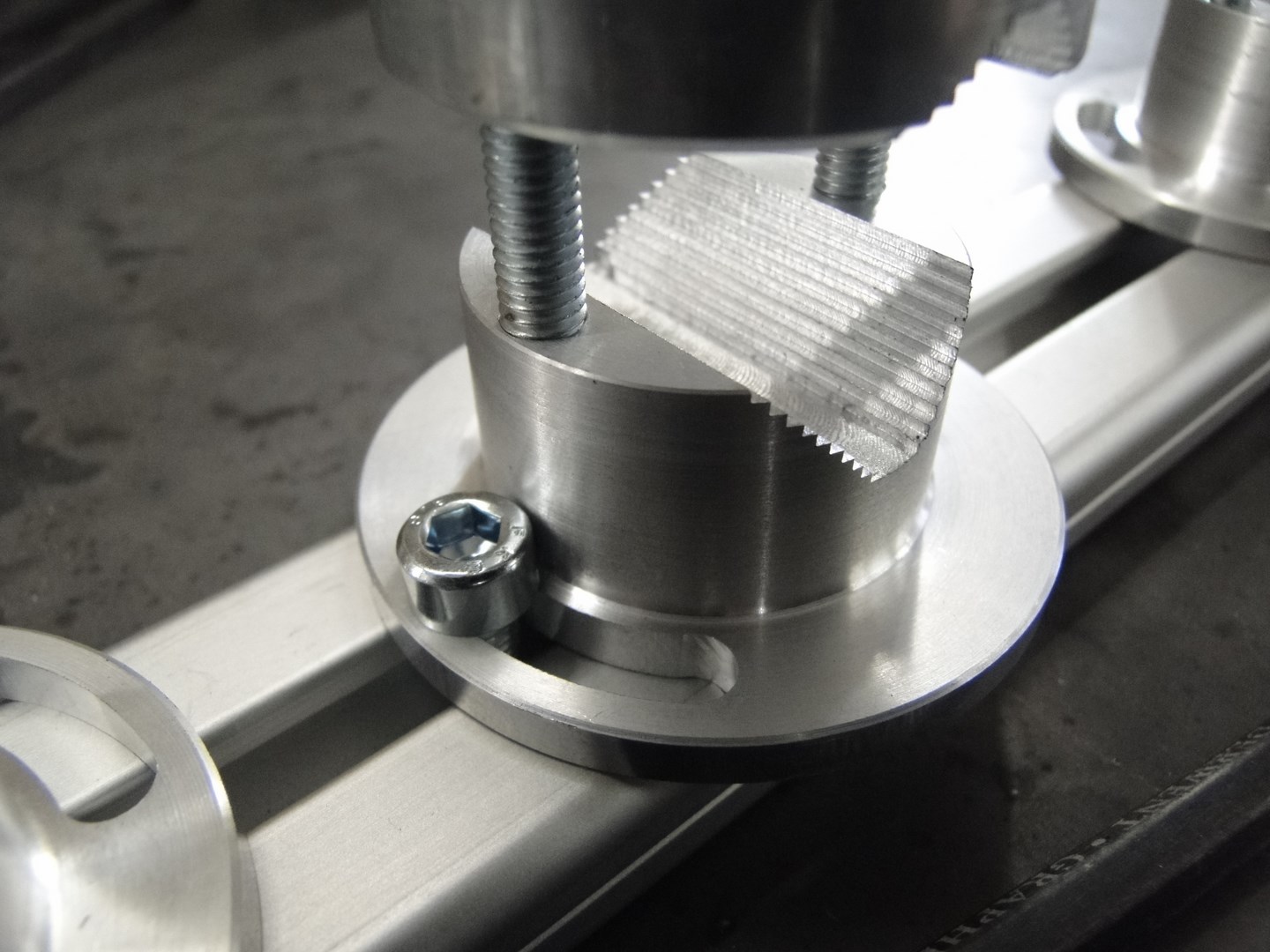

Gerade ist eine Lehre für die Hinterbaustreben dran, in der die Streben fixiert sind wenn ich auf der Fräse die Gehrungen für Tretlager, Ausfallenden und Sitzrohr mache.

Die aufwendigsten Teile, die Klemmen für die Streben sind schonmal fertig.

Es kommen noch Reifendummy, Befestigung für die Ausfaller und natürlich die Profile auf dem alles aufbaut.



LG, Thom.

[Noize]

Entschärfst du die Fräskanten in der Klemmung noch? Ich hätte Bedenken, die Kettenstreben zu kerben.



Guten Abend.



Bin z.Z. dabei div. Werkzeuge herzustellen.

Gerade ist eine Lehre für die Hinterbaustreben dran, in der die Streben fixiert sind wenn ich auf der Fräse die Gehrungen für Tretlager, Ausfallenden und Sitzrohr mache.

Die aufwendigsten Teile, die Klemmen für die Streben sind schonmal fertig.

Es kommen noch Reifendummy, Befestigung für die Ausfaller und natürlich die Profile auf dem alles aufbaut.

[ATTACH=CONFIG]179816[/ATTACH][ATTACH=CONFIG]179815[/ATTACH][ATTACH=CONFIG]179814[/ATTACH][ATTACH=CONFIG]179813[/ATTACH][ATTACH=CONFIG]179812[/ATTACH]



LG, Thom.

[bastl]

Entschärfst du die Fräskanten in der Klemmung noch? Ich hätte Bedenken, die Kettenstreben zu kerben.



Wenn die Klemmungen aus Alu sind, dann nudelts die Kanten eh gleich ab. Wenns aus Stahl sind, hättei ch auch Bedenken.

Aber eine schöne Arbeit!

[scu00]

Hm, meine sehen irgendwie nicht so cool aus...



Die Mimik, um die Dinger in den richtigen Winkel zu drehen, ist ja mal sehr schön gemacht!

Was ich noch nicht verstanden habe: klemmst Du die Streben hochkant? Wenn ja, dann aber nur mit einer Klemme pro Strebe, oder? Das andere Ende der Strebe hat ja meist einen anderen Durchmesser, bzw. ist rund vs. oval. Da müsste die Klemme dann doch eine andere Höhe haben.?.

[thomsen]

Entschärfst du die Fräskanten in der Klemmung noch? Ich hätte Bedenken, die Kettenstreben zu kerben.



Wollte evtl. mit Schleifleinen drüberrutschen, glaub aber nicht, daß es wirklich sein muß.

Ja, die Dinger sind aus Alu. Unten eine weiche 6000er Legierung und oben sind sie aus 7075er Stoff.



LG, Thom.

[thomsen]



Die Mimik, um die Dinger in den richtigen Winkel zu drehen, ist ja mal sehr schön gemacht!

Was ich noch nicht verstanden habe: klemmst Du die Streben hochkant? Wenn ja, dann aber nur mit einer Klemme pro Strebe, oder? Das andere Ende der Strebe hat ja meist einen anderen Durchmesser, bzw. ist rund vs. oval. Da müsste die Klemme dann doch eine andere Höhe haben.?.



Die Klemmen sind unterschiedlich hoch.

In wie weit ich dadurch und durch verschieben der Fixierungen ein hochkant Klemmen vermeiden/reduzieren kann werde ich in der Praxis sehen und berichten.



LG, Thom.

[scu00]

So, meine erste Gabel und damit auch das erste vollständige Rahmenset ist fertig und geht heute Abend zum Pulvern.

Der Schaft ging ganz gut. Die Gabelbeine haben etwas gedauert. Hier wollte ich sicher gehen, dass auch wirklich genug Silber drin ist. Was mich zur nächsten Frage führt:

Was ich bisher so gelesen habe, wird immer zuerst der Schaft und danach die Gabelbeine eingelötet. Welchen Grund hat das, außer vielleicht, dass die Gabelgeometrie so leichter zu kontrolieren ist? In der anderen Reihenfolge hätte man ja die Gelegenheit, die Durchlötung der Gabelbeine zu kontrollieren. Eike hatte diese Frage vor nem Jahr schon mal gestellt. Ich hab dazu aber keine Antwort gefunden.



[vogel rahmenbau]

Hallo,



wenn man Rahmen und Gabeln baut, sollte man so viel Löterfahrung haben, dass man weiß, ob man genügend Lot zugeführt und "durchgelötet" hat. Bei manchen Gabelköpfen hat man ohnehin keine Möglichkeit der Sichtkontrolle.

Ich verbinde zuerst Gabelschaft mit Gabelkopf - damit ist die "maßgebliche Achse" definiert, nach der sich die weitere Gabelgeometrie richtet.

Es gibt viele Rahmenbauer, die Gabelschaft, Gabelkrone und Gabelbeine in "einem Rutsch" durchlöten.

Dass jemand zuerst die Gabelbeine mit der Krone verlötet und dann den Gabelschaft, habe ich zwar noch nicht gehört oder davon gelesen - ausschließen würde ich aber nicht, dass es vereinzelt so praktiziert wird.



Viele Grüße

Ulrich

[hallotv]

Moin,

etliche Wege führen nach Rom...Bei Ausfallenden dieser Art bietet sich auch an, mit einem eingelegten Bandlot zu arbeiten. Erst das Ausfallende erwärmen, dann ein wenig das Rohr, erscheint das flüssige Lot außen im Spalt, ist es "durch". War innen alles sauber, genug Flußmittel dabei und die Standzeit nicht überreizt, ist man auf der sicheren Seite. Beim Aufrollen des Lotes ein bißchen darauf achten, nicht zu eng zu wickeln, dann hat es mehr Spannung und legt sich eng ans Rohr an.

Ich finde es einen ganz sinnvollen Ablauf, den Gabelkopf mit "Allem, was dran ist", also Schaft und Gabelscheiden, in einem Rutsch durchzulöten. Zuerst den Kopf an den Schaft, dann sind meist die Gabelscheiden auch schon so warm, dass ich das gleich anschließen kann.

Bei so einem Ablauf sollte man die Ausfaller zuerst in die Gabelscheiden löten und "lose" verputzen, da hat man noch mehr Bewegungs/Handlungsfreiheit.



Schönen Tach,

Thomas

[thomsen]

Guten Abend.

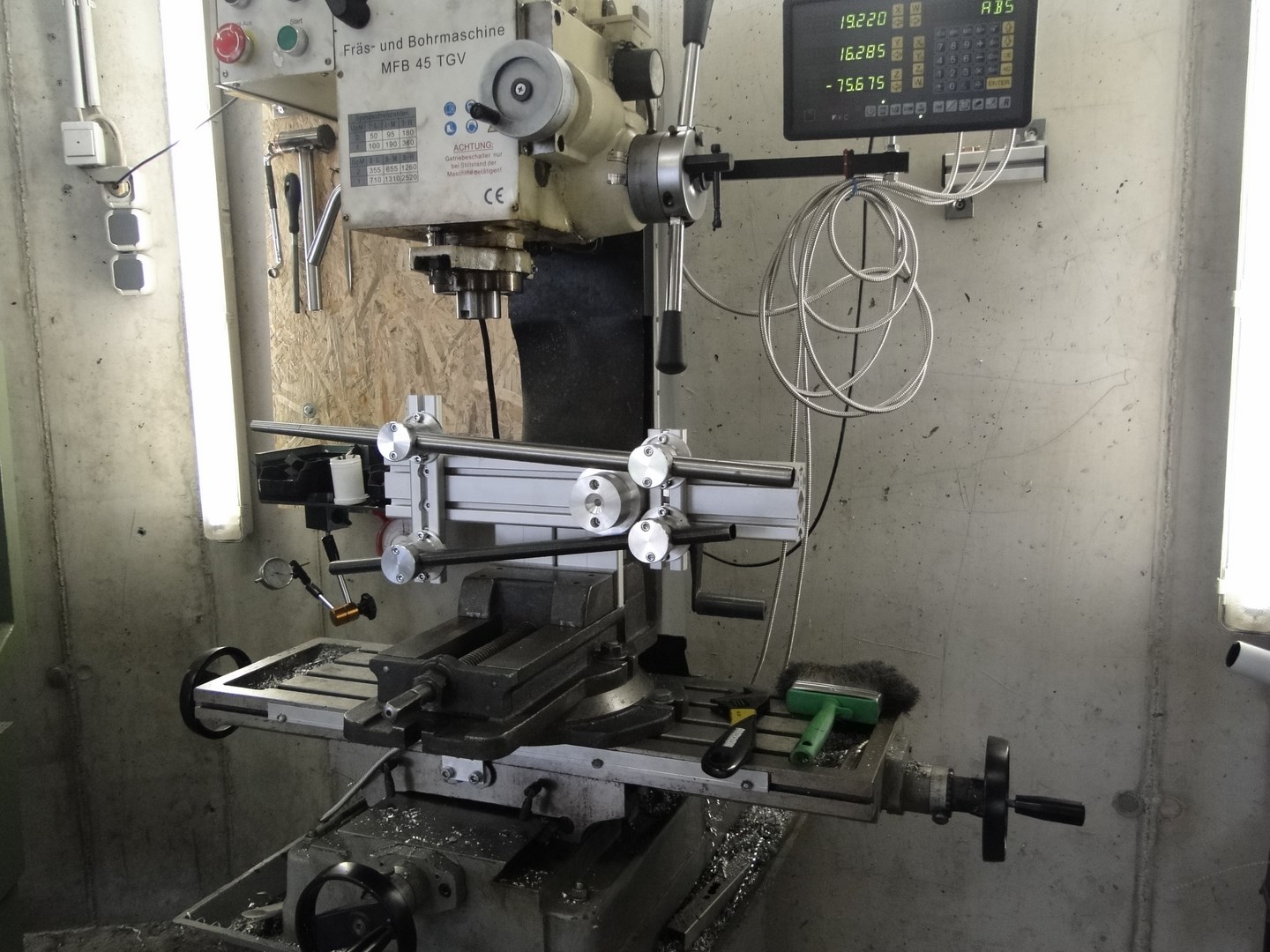

Mein neuestes Werkzeug ist nun auch endlich fertig geworden, nachdem ich einiges Radunspezifisches in der Werkstatt hab machen müssen.

Die leicht winkelige Klemmung schein unproblematisch.

Genau werde ich es in einigen Tagen wissen wenn die ersten Streben dran sind mit dem Fräsen.

Die Lehre werde ich dann noch etwas anders einrichten (z.B. den Reiffendummy vor das rechte Profil positionieren)

Werde berichten.



LG, Thom.

[bastl]

Guten Abend.

Mein neuestes Werkzeug ist nun auch endlich fertig geworden, nachdem ich einiges Radunspezifisches in der Werkstatt hab machen müssen.

Die leicht winkelige Klemmung schein unproblematisch.

Genau werde ich es in einigen Tagen wissen wenn die ersten Streben dran sind mit dem Fräsen.

Die Lehre werde ich dann noch etwas anders einrichten (z.B. den Reiffendummy vor das rechte Profil positionieren)

Werde berichten.



LG, Thom.

[ATTACH=CONFIG]180067[/ATTACH][ATTACH=CONFIG]180068[/ATTACH][ATTACH=CONFIG]180069[/ATTACH][ATTACH=CONFIG]180070[/ATTACH][ATTACH=CONFIG]180071[/ATTACH][ATTACH=CONFIG]180072[/ATTACH]



Schöne Lehre! Wie "zentrierst" du die Streben an den Ausfallenden? Vorne mit Reifendummy ist klar. Aber hinten?

LG Bastl

[thomsen]

Wenn du damit meinst, daß die Streben auch auf Höhe der Ausfaller sind beim fräsen, das werde ich vorerst einfach durch messen machen.

Wenn ich das Gefühl hab, daß es dadurch zu Fehlern kommen kann, werde ich noch vorne und hinten optische Hilfen an der Lehre anbringen.



Hab aber gerade andere Sorgen.

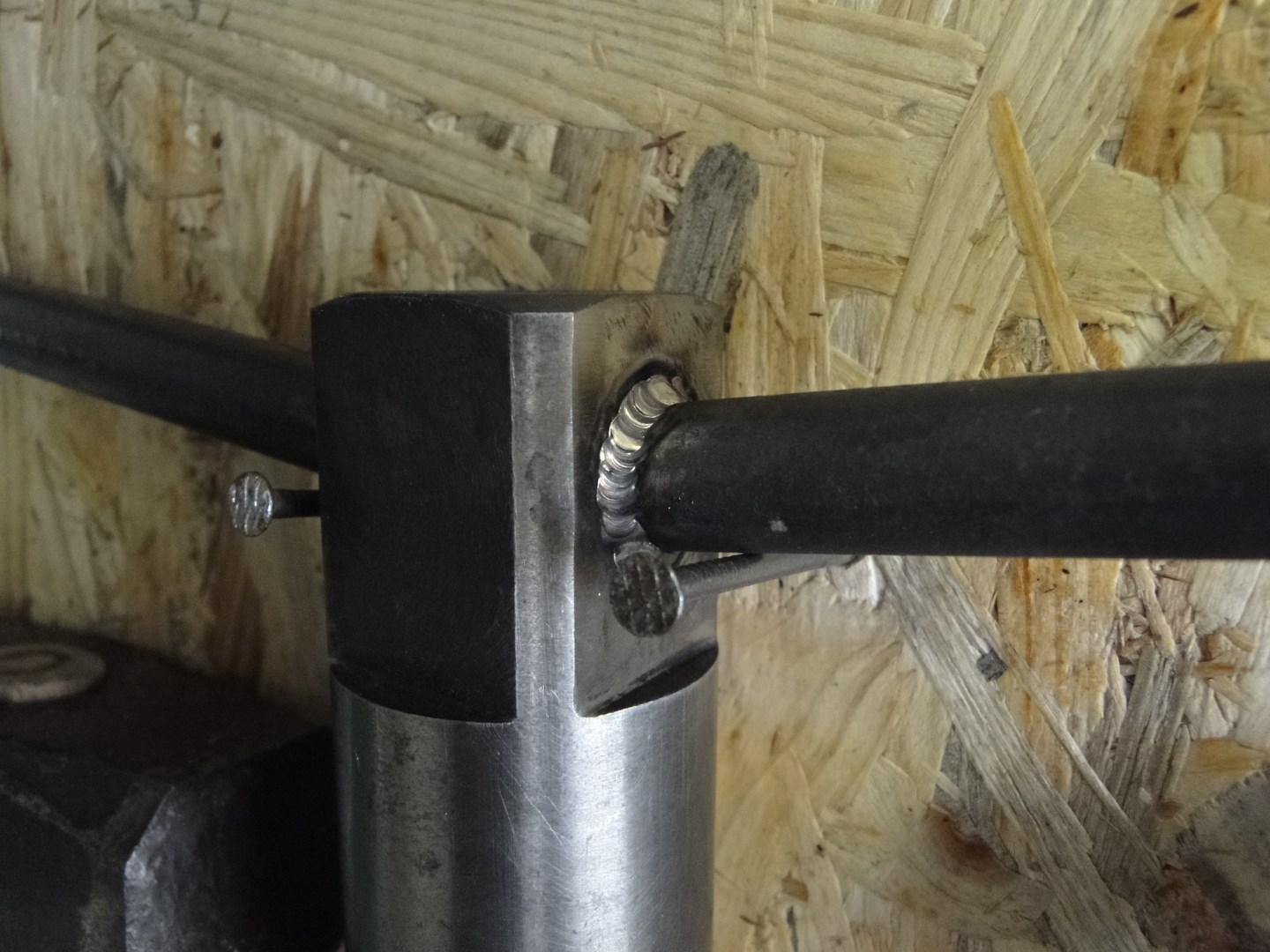

Bein ovalisieren der Rohre für die Kettenstreben hab ich gerade meinen Schraubstock abgerissen :s:

und muß erstmal schauen, daß der wieder passt.



LG, Thom.

[bastl]

Wenn du damit meinst, daß die Streben auch auf Höhe der Ausfaller sind beim fräsen, das werde ich vorerst einfach durch messen machen.

Wenn ich das Gefühl hab, daß es dadurch zu Fehlern kommen kann, werde ich noch vorne und hinten optische Hilfen an der Lehre anbringen.



Hab aber gerade andere Sorgen.

Bein ovalisieren der Rohre für die Kettenstreben hab ich gerade meinen Schraubstock abgerissen :s:

und muß erstmal schauen, daß der wieder passt.



LG, Thom.



Schraubstock abgerissen??? Machst die Streben aus Vollmaterial? Oder hast einen Kinderspielzeugschraubstock? :devil: Kann ich mir irgendwie nicht vorstellen, beim Ovalisieren hab ich noch nie viel Kraft benötigt...

[ziller]

Wird das windige Ding ausm Laubsägeset zum 8. Geburtstag gewesen sein...

[thomsen]

Schraubstock abgerissen??? Machst die Streben aus Vollmaterial? Oder hast einen Kinderspielzeugschraubstock? :devil: Kann ich mir irgendwie nicht vorstellen, beim Ovalisieren hab ich noch nie viel Kraft benötigt...





Da sind einige Faktoren zusammengekommen

1. Hab ich die Strebe erstmals, versuchsweise mit Sand gefüllt um zu sehen ob sie sich dadurch gleichmäßiger ovalisiert

2. Hab ich Schonauflagen aus besonders weichem Holz getestet um das Rohr zu schonen

3. Hab ich ein langes Rohr als Hebel verwendet



Fail 1. Macht das Rohr gefühlt zu Vollmaterial

Fail 2. Legt sich das weiche Holz so sanft um das sandbefüllte Rohr, daß es nicht oval wird egal wie man zieht.

Fail 3. Währ ohne 1. und 2. garnicht zum Einsatz gekommen



LG, Thom.



PS; Schraubstock geschweisst, Sand entfernt, "Schonbacken" aus glattem Stahlblech gemacht = Streben schön ovalisiert

Bearbeitet 3. August 2016 von thomsen

[thomsen]

Wird das windige Ding ausm Laubsägeset zum 8. Geburtstag gewesen sein...





Es war der 9. Geburtstag!



LG, Thom.

[der Markus]

Es war der 9. Geburtstag!



LG, Thom.

Hättest Ihn zum 8. bekommen, würdest jetzt Flugzeuge bauen und keine Velos

[bastl]

Sand im Rohr soll ja eben genau das ovalisieren verhindern! Aber das weißt jetzt eh auch



Das Laubsägeset, ja das war was!

[thomsen]

Stimmt, hat jetzt auch Klick gemacht



LG, Thom.

[hermes]

nicht dass ich oder wir große kunden gewesen wären, dennoch traurig:

true temper hört mit der rohrproduktion auf (http://www.handbuiltbicyclenews.com/c33-tubing/142-true-temper-to-discontinue-bicycle-tubing-line)

[sb_sifter]

Ihr seid schuld, weil:



Tom aus Tschechien war so nett, und hat mir vor gut 2 Jahren einen hübschen MTB Rahmen gebruzzelt, den da:





Seither (oder auch schon ein wenig früher) juckt's mich in den Fingern, man könnte doch.... soll ich?



Jetzt ist es soweit (hat auch ziemlich lange gedauert, den thread zu lesen), ich habe div. Bestellungen

im In- und vor allem Ausland plaziert, einen Raum zum Werkeln organisiert, falsch bestellte Rohre schon mal

zum Üben benutzt und festgestellt, daß ich zwar noch feilen kann, aber löten lernt man als Werkzeugmacher eh nie richtig.



Erste Gehversuche:





Zum Projekt:



Ein Fahrrad:D



Zu mir:



Wie gesagt hab ich vor vielen! Jahren Werkzeugmacher gelernt, dann so nebenher Maschinenbau- HTL,

eine Fräserei geleitet und CAM programmiert... derzeit vermesse ich auf einer 3D Teile, die andere produzieren.

Ach ja, Auto habe ich keines, dafür mehrere wechselnde Fakrräder, einen Fotoapparat, den ich auch gerne

benutze und zu wenig Zeit zum Reisen, oder, ach was, wir waren ja heuer schon in der Toscana:



http://www.tuscanytrail.it/en

auch schön aber sehr!!!!!!!! nass, und zum Start bin ich auch selber von Landeck aus hingefahren .



Und jetzt muß ich unbedingt wieder was mit meinen Händen machen ausser euch zu euren Projekten zu .



Es bleibt spannend!



Ich geh' jetzt feilen,

Gruß Hansen

Bearbeitet 11. August 2016 von sb_sifter
