Steuersatz wird nicht fest

[Herbstl78]

ein hallo an alle Schrauber!



habe mir einen neuen Steuersatz zugelegt(cane creek VP-A51A)

den ich mit einer Gewindestange eingepresst habe, dann Gabelkonus aufgeschlagen soweit hat ja alles funktioniert.



NUR DAS DING WIRD NICHT FEST, WAS KANNS DA HABEN

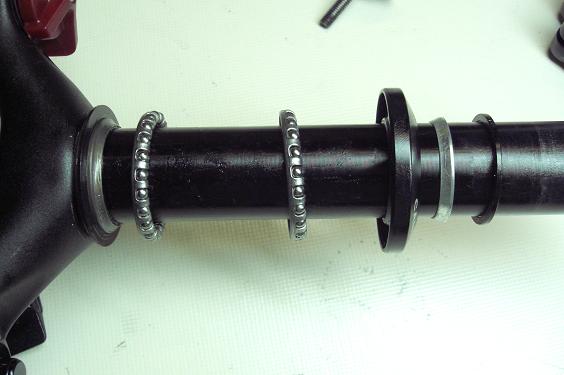

bei den Fotos sieht man die Reihenfolge der einzelnen Teile, sollte doch passen oder?



was soll ich machen, was meint ihr dazu!



Danke

Herbstl

[Supermerlin]

1) kann es sein, daß der obere Lagerring falsch auf die Gabel aufgefedelt ist - mir kommt das komisch vor, aber sicher bin ich mir nicht.



2) wenn Du die Schraube die Du in die Gabelkralle einschraubst festziehen willst, rutscht Dir die Gabelkralle heraus ?

Das hatte ich einmal, abhilfe hat nur eine neue Kralle geschaffen, erst damit konnte ich die ganze Luft aus dem Steuersatz herausholen.



lg, Supermerlin

[Herbstl78]

bei den lagerringen hab ich e schon alle varianten ausprobiert, habe aber keinen erfolg dabei gehabt



die kralle ist eigentlich fest, habe die von meinem vorgänger übernommen.

[Supermerlin]

Ja aber schau Dir einmal die Situation beim unteren Ring an:



Da hast den Gabelkonus mit der Lagerbahn auf der Gabel - dort rollen die Kugeln auf der unteren inneren Seite. Am Rahmen in der Lagerschale laufen die Kugeln auf der Oberseite auf der äußeren Seite.



Somit ist für mich der untere Lagerring also richtig angeordnet.



Und jetzt zum oberen Lagerring. Den hast Du genau so aufgezogen wie den unteren. Das kann aber Meinung nach nicht funktionieren, weil dort die Lagersituation genau gespiegelt ist, also würd ich diesen Ring umdrehen.



Und dann probier es noch einmal.



lg, Supermerlin

[Herbstl78]

Und jetzt zum oberen Lagerring. Den hast Du genau so aufgezogen wie den unteren. Das kann aber Meinung nach nicht funktionieren, weil dort die Lagersituation genau gespiegelt ist, also würd ich diesen Ring umdrehen.



Und dann probier es noch einmal.



lg, Supermerlin



werde ich morgen dann ausprobieren, aber die variante die du meinst hab ich wenn ich mich nicht irre auch schon probiert.



aber danke einmal

[Supermerlin]

Sorry daß ich Dir nicht gscheit weiterhelfen kann, aber dafür müßt ich die einzelnen Teile detaillierter sehen können (wo hat welches Teil seine Lagerbahnen, wo sind welche Kegelflächen vorhanden etc.). Wenn ich diese Details hätte (ich kenn jetzt den Steuersatz nicht) könnt ich Dir sicher weiterhelfen.



Vielleicht kannst ja detailliertere Bilder von den paar Teilen machen - oder es gibt hier jemanden der genau den Steuersatz hat und der es Dir ganz genau sagen kann - bei mir funktioniert heute klar denken nicht mehr gescheit.



lg, Supermerlin

[M.C]

Der untere Kugellagerring (der der Gabelbrücke näher) gehört umgedreht !

Die Kugeln müssen im Lagersitz laufen und nicht der Rahmen vom Kugelring wie auf dem Foto.



http://nyx.at/bikeboard/Board/attachment.php?attachmentid=71455



M.f.G

[Herbstl78]

ich bin schon gespannt ob ich den morgen zum halten bringe. :f:

[Joey]

Der untere Kugellagerring (der der Gabelbrücke näher) gehört umgedreht !

Die Kugeln müssen im Lagersitz laufen und nicht der Rahmen vom Kugelring.



http://nyx.at/bikeboard/Board/attachment.php?attachmentid=71455



M.f.G



so wie SM schon bemerkt hat ist der OBERE, nicht der untere der beiden Lagerringe falsch montiert - Hauptgrund fuer dein Beschwerden duerfte aber das vergessene Rahmen Steuerrohr sein

[Supermerlin]

so wie SM schon bemerkt hat ist der OBERE, nicht der untere der beiden Lagerringe falsch montiert - Hauptgrund fuer dein Beschwerden duerfte aber das vergessene Rahmen Steuerrohr sein





Da hab ich am Anfang auch drann gedacht, habs mir aber dann verkniffen, weil wenn man was zusammenbauen will und es will und will nicht funktionieren, liegen die Nerven eh schon blank.



lg, Supermerlin

[Phil S.]

Meine Stimme für die Positionierung der Lagerringe geht eindeutig an den Supermerlin!



LG, Phil

[Norpheus]

so wie SM schon bemerkt hat ist der OBERE, nicht der untere der beiden Lagerringe falsch montiert - Hauptgrund fuer dein Beschwerden duerfte aber das vergessene Rahmen Steuerrohr sein



Genau richtig - der untere Lagerring stimmt (also der der Gabelbrücke am nähesten sitzt) - der obere sitzt genau falsch rum; Vertrau mir;

Weiters kannst du noch kontrollieren ob die Kralle welche im Gabelschaftrohr sitzt auch wirklich fest sitzt. Wenn die nicht richtig hält wird das nichts...

[Nebeljäger]

kompletter Schmarrn....



unten umdrehen-oben passts!



so is mMn richtig:

[roadrunner82]

Supermerlin hat Recht!



@ Berni!



So wie du es sagst würde der Käfig genau auf den Laufflächen der Lagerschalen liegen.



EDIT: Der Abstand zwischen Vorbaukante oben und Schaftkante passt eh? Wenn der zu gering ist steht die Kappe an.

[Gast artbrushing]

Abgesehen davon dass einer der beiden Lagerringe ned richtig sitzt, i sag jetzt ned welchen ich für den falschen halte (weil ich tip immer daneben:D ) würd ich auch noch drauf schauen dass Steuerrohr und Vorbau genug mm differenz haben, bei zu wenig kanns sein dass es sich zwar zusammenspannt aber immer etwas Spiel ist (weil der Ahead-deckel am Vorbau UND Steuerrohr ansteht.(spacer oder nochmal kürzen) Ist jetzt zwar der "Deppentip" aber manchmal sind es die einfachsten Dinge die ned passen.

[Nebeljäger]

Supermerlin hat Recht!



hab mir's (fast ausgeschlafen) nochmal angeschaut. Lt. der ZEichnung von Canecreek könnst auch so stimmen.

Es gehören BEIDE Lagerringe umgedreht.



Der Tip von Artbrushing

[CorvD]

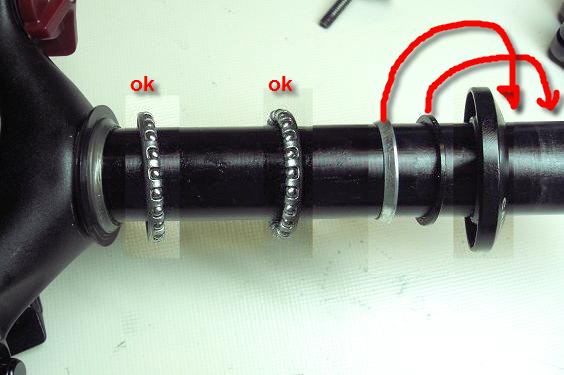

Es ist einiges falsch montiert an der oberen (Joey hat Recht ) Seite: Lagerschale, so wie die Abschlußringen - siehe Bild. Siehe auch die Figur 4 in der Cane Creek Manual. In der Manual ist auch Punkt B zu beachten: die richtige Steuerrohrlänge - das Rohr sollte unterhalb des letzten Spacers sein, ansonsten kannst nicht fest anziehn.



Jetzt kann nichts mehr schief gehen

[Gast artbrushing]

die richtige Steuerrohrlänge - das Rohr sollte unterhalb des letzten Spacers sein, ansonsten kannst nicht fest anziehn.

Und zwar deutlich. mind. 3mm besser wären 5mm.

[rauder66]

kompletter Schmarrn....



unten umdrehen-oben passts!



so is mMn richtig:





Na da würde das ganze Ding aber erst recht schön fest sitzen.!

[CorvD]

Das war auch Sinn und Zweck der Übung :devil:

[Siegfried]

Ungeachtet dessen, wie der Steuersatz jetzt viell. wirklich zusammengebaut gehört, werfe ich die Frage in den Raum, warum - um Gottes Willen - man sich nicht um 25 Euro einen industriegelagerten VP-Componentssteuersatz kauft, bei dems definitiv KEINE Einbauschwierigkeiten geben kann

[Gast artbrushing]

Weil der wahrscheinlich 10,- billiger war



Sowas würd mir nicht ans Bike kommen.

[GernOTT]

Endlich wieder mal ein wirklich geiler Thread.



Ich sage ...das Rad gehört umgedreht, wahrscheinlich ist nicht die Gabel sondern der Lenker locker



// Scherz beiseite



Unterer ( der nähe Gabelkrone) ist Ok

Oberer falsch.



Ich nehme allerdings an das artbrushing recht hat.

Den selbst mit falsch eingelegten Lagerringen lässt sich eine Gabel fixieren, allerdings danach nicht mehr lenken



Musst wohl einen Spacer einlegen oder Steuerrohr kürzen.



Greetings Gernot





/// *lach* Joey hat übrigens auch recht

[Matthias]

OTT']Endlich wieder mal ein wirklich geiler Thread.



Genau so isses, Schraubarbeiten im Forum haben meist immer etwas Kabarettistisches an sich.



Man muß doch wenigstens 1x am Tag noch können.

[GernOTT]

Nachdem es hier im Beitrag 2 unterschiedliche Fotos gibt versuche ich die graphische Lösung
